Das Projekt ist auch auf GitHub zu finden https://github.com/johannesfelber/beamer_control.

Beötigt werden:

  • Raspberry Pi (B-Version, oder A-Version mit USB-Netzwerkadapter)
  • (micro) SD-Karte
  • Netzteil fü den Raspberry Pi
  • RS-232-TTL-Adapter mit MAX3232 Chip
  • D-SUB Verlängerung, 1:1, 9-polig, Stecker/Buchse
  • Netzerkkabel
  • Beamer - BenQ-Beamer funktionieren out of the box
  • Bei Bedarf einen SSH-Client (z. B. PuTTY)

Installation

Vorbereitungen

Raspbian installieren

Als erstes muss Raspbian auf dem Raspberry Pi installiert werden. Da es hierfür schon einige Tutorials gibt, verzichte ich hier auf eine Beschreibung und verweise auf die Dokumentation von raspberrypi.org.

Falls die Konfiguration des Raspberry Pis über SSH erfolgen soll, empfiehlt es sich, vor dem ersten Boot den SSH-Daemon durch das Anlegen einer leeren Datei mit dem Namen ssh im Root-Verzeichnis der SD-Karte zu aktivieren

Sobald der Raspberry Pi gestartet wurde, sollte als erstes das Dateisystem vergrößert werden. Das geht recht komfortabel über das kleine Programm raspi-config

Auch ein sudo apt update && sudo apt upgrade -y, sowie ein sudo rpi-update können nicht schaden

Ist das System lauffähig und aktuell, kann es mit den eigentlichen Vorbereitungen losgehen

Raspbian konfigurieren
Die login shell, die über die serielle Schnittstelle erreichbar ist, muss deaktiviert bleiben. Die serielle Schnittstelle selbst, soll allerdings aktiv bleiben.
  1. raspi-config aufrufen
  2. 5 Interfacing Options auswählen
  3. P6 Serial auswählen
  4. Button No bestätigen
  5. Button Yes bestätigen

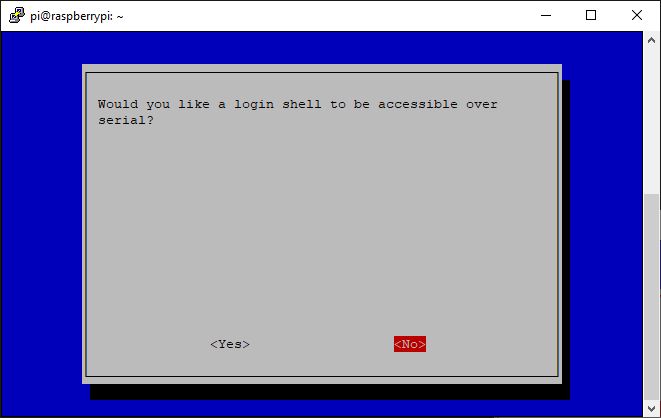

raspi-config Hauptmenü raspi-config Serial Menü Frage, ob eine serielle login shell aktiviert sein soll - nein Frage, ob die serielle Schnittstelle aktiviert sein soll - ja Bestätigung der Konfiguration
RS-232-TTL-Adapter anschließen

Eine Übersicht der GPIO-Pins ist unter https://www.raspberrypi.org/documentation/usage/gpio/ zu finden.

GND
Ground, z. B. Pin 6
VCC
5 V, z. B. Pin 2
TXD
UART0_TXD, Pin 8 (GPIO 14)
RXD
UART0_RXD, Pin 8 (GPIO 15)

Über das 9-polige D-SUB-Kabel wird der Beamer an den Adapter angeschlossen.

Installation der Software

  1. Repository klonen: git clone https://github.com/johannesfelber/beamer_control.git
  2. In das Verzeichnis beamer_control wechseln: cd beamer_control
  3. Installationsscript ausführbar machen: chmod a+x install.sh
  4. Installationsscript ausführen: sudo ./install.sh
  5. Raspbery Pi neustarten: sudo reboot
OLA konfigurieren

Beamer Control basiert auf das Framework OLA und unterstützt damit einige in der Lichttechnik gängige Protokolle.

Exemplarisch zeige ich hier, wie man sACN aktiviert; Art-Net funktioniert analog.

  1. Das Web-Interface ist unter http://ip-des-raspberrys:9090 erreichbar
  2. Unter Universes das schon vorkonfigurierte 1. Universum auswählen
  3. Herunterscrollen zu E1.31 (DMX over ACN) Input und checkbox anhaken
  4. Mit Save speichern
OLA Startseite OLA Universum Konfiguration

Standardmäß reagiert Beamer Control auf Adresse 1 in Universum 1. Sollte daran nichts geändert werden müssen, kann der Beamer damit nun gesteuert werden.

DMX-Protokoll

Wert vonWert bisFunktionKommando
023No Function-
2446Power On*pow=on#
4669Power Off*pow=off#
69,92Source VGA 1 (RGB)*sour=RGB#
92,115Source VGA 2 (RGB)*sour=RGB2#
115138Source Composite*sour=vid#
138161Source S-Video*sour=svid#
161184Audio Mute*mute=on#
184207Audio Unmute*mute=off#
207230Lampmode Normal*lampm=lnor#
230256Lampmode Eco*lampm=eco#

Anpassung der Startadresse, Universum und Verwendung mit anderen Beamern

Die Konfiguration von Beamer Control ist unter /opt/beamer_control/config.py gespeichert

Addresse und Universum

Standardmäß reagiert Beamer Control auf Adresse 1 in Universum 1. Die Werte lassen sich im dict ola entsprechend der Bedürfnisse anpassen.

Serial settings

Die Einstellungen für die serielle Schnittstelle können bei Bedarf im dict serial angepasst werden. Die Standardeinstellungen wurden mit BenQ-Beamern getestet.

Kommandos

Alle Kommandos sind nach Belieben anpassbar. xrange(n, m): 'value' definiert die DMX Werte fü das Preset (n ist hierbei der minimale DMX-Wert; m der maximale); der Wert entspricht dem String, der an den Projektor gesendet wird. Die vordefinierten Werte funktionieren mit den meisten BenQ-Beamern.

Verwendung mit ETC Eos

Ich habe ein Profil für die ETC Eos Serie angelegt. Es ist in folgendem Showfile enthalten und kann in eigene Showfiles gemergt und als Fixture-Part zur Lampenkontrolle verwendet werden.

ETC Nomad Eos Edition Lamp Control
Lampenkontrolle in ETC Nomad Eos Edition: Beamer Control wurde als Fixture-Part gepatcht.
